オプション

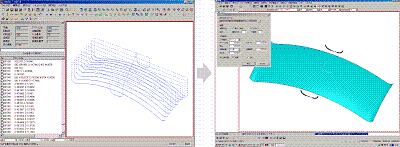

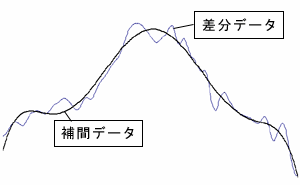

編集された差分データを曲線補間処理で滑らかにして曲面を作成します。
補正加工は、補正曲面に対して行います。

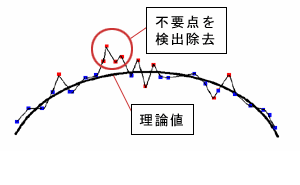

解析・編集機能として差分データの異常点修正や平滑化などが含まれます。
※軸対称、自由曲面ともに対応しています。

測定データと形状とのZ誤差を計算します。形状は数式だけでなく一般のCADとのZ誤差計算も可能です。
※差分計算は標準機能となります。

NCデータ・測定データなどの点列から、曲線・曲面を作成できます。

分割方法として「縦割」、「横割」、「数式」、「ファイル分割」の４つから選択できます。

直線軸2軸とワーク回転軸+工具軸が同期した同時5軸の加工パスが作成可能です。

軸対称加工・自由曲面加工で、工具軸の法線制御に対応したパスを出力することができます。

※バイト工具を利用した加工パス出力のみの対応です。

CSV、TXTファイルで指定された座標に対して、突く動作の加工軌跡を算出します。

直線軸+回転軸の同期制御で、アレイ状に複数配置された軸対称非球面の加工パスを算出します。

３次元の点群データを指定し、自由曲面式に対して、曲率・コーニック定数・多項式の係数を計算します。（フィッティング）

差分計算時に、測定データと形状との自動位置合わせが行えます。
数式形状だけでなく、一般面に対しても自動位置合わせが可能です。

サブナノでＮＣデータを出力できます。（小数点以下7桁）

投影引切加工で同時6軸の加工パスを算出できます。
※機械の軸構成によって、別途POSTの有償カスタマイズが必要になる場合がございます。

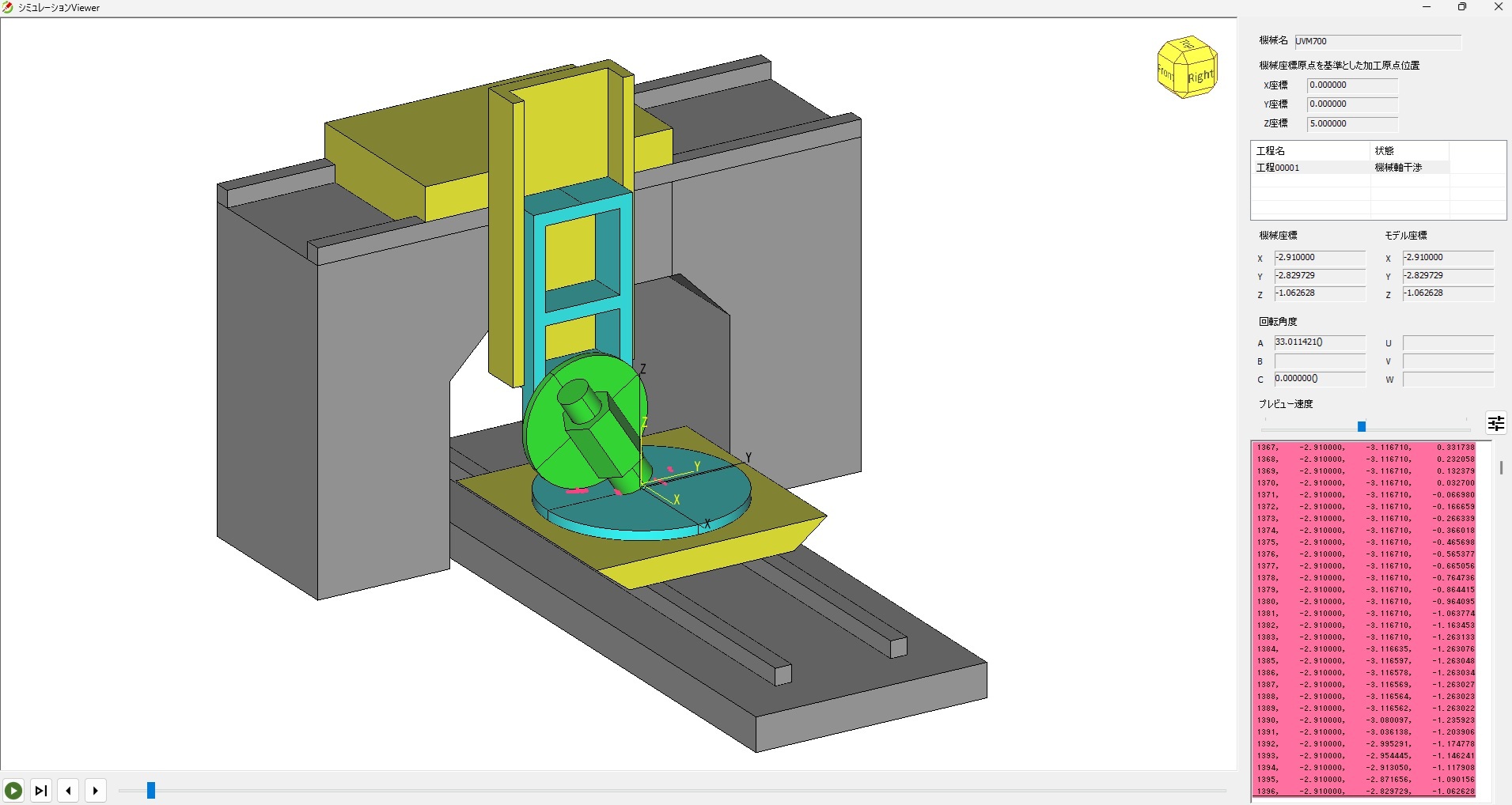

演算済みの工程に対して、工具や機械軸の動作が治具やワークなどに干渉しないか確認する事ができ、Viewerにて加工動作を確認する事ができます。

主要な機械はサンプルを用意しておりますが、お客様の方で機械モデルの設定をして頂く事ができます。シミュレーション時に移動しない機械モデル（コラム・ベッド）も指定できます。
